[光纤/光缆] 光模块与光纤收发器,你会区分吗? [复制链接]

Rank: 3Rank: 3

贡献值
72
金币
140
帖子
23
发表于 2017-9-1 14:51:45 |显示全部楼层

在光通信领域,有很多设备具有相似的功能,比如光模块和光纤收发器,都是进行光电转换的设备,有些时候他们还有不一样的称呼,光模块也叫光电一体模块,光纤收发器也叫光电转换器,他们之间有什么不一样你会区分吗?通过本文的描述一起了解一下吧!

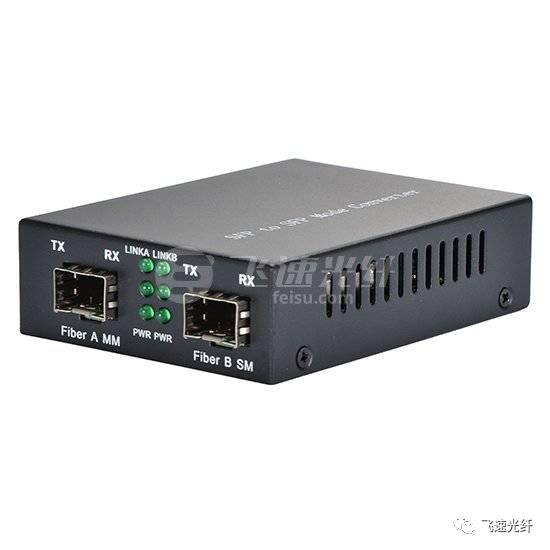

光纤收发器是什么?有什么作用?



光纤收发器是将短距离的电信号和长距离的光信号进行转换的设备,一般应用在远距离传输中,通过光纤进行传输,将电信号转换成光信号发送出去,同时,在接收端将接收到的光信号转换成电信号,光纤收发器是一种性价比很高的解决方案,不需要耗费很多人力、物力和时间就可以完成网络升级。

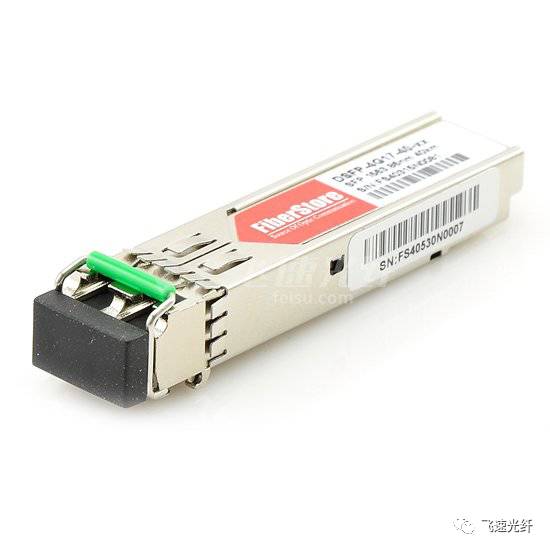

   光模块是什么?有什么作用?

光模块的作用也是光电信号之间的转换,主要用于交换机与设备之间传输的载体,发送端把电信号转换成光信号,通过光纤传送后,接收端再把光信号转换成电信号,和光纤收发器的原理是相同的,只是光模块相比收发器更具效率性、安全性。


         光模块用在什么设备上?

光模块使用的范围简单来说,有需要用到光纤的地方就会用到光模块,常用到光模块的设备及其使用的光模块类型为:

1、光端机:视频光端机一般采用1*9单模光模块,一些高清类的光端机也会采用SFP光模块。

2、光纤收发器:采用1*9光模块。

3、交换机:采用SFP、、XFP光模块等。

4、光纤网卡:采用1*9、SFP、SFP+光模块等。

5、光纤高速球机:采用SFP光模块。

6、基站:采用SFP、XFP光模块。

7、直放站:采用SFP光模块。


   光模块与光纤收发器的区别?

1、光模块属于配件,一般只有在交换机和带光模块插槽的设备里使用;光纤收发器可以单独使用。

2、光模块支持热插拔,配置灵活;光纤收发器属于固定规格,更换升级困难。

3、光模块通过配套设备供电;光纤收发器单独电源。


光模块与光纤收发器配对使用需要注意什么?

光模块是功能模块,不能单独使用,在光纤网络结构设计上,我们经常会把光纤收发器和光模块一起使用,下面我们就来看一下光纤收发器与光模块配对使用需要注意什么?

1、波长和传输距离必须一致,比如都采用1310nm或者850nm波长,传输距离都是10KM。

2、光纤跳线尾纤接口选择需注意,一般光纤收发器采用的SC口,光模块采用的是LC口。

3、光纤收发器与光模块的速率必须一样,比如千兆收发器对应1.25G光模块,百兆连百兆,千兆连千兆。

4、光模块类型需要采用相同类型,单纤对单纤,双纤对双纤。



结论

现在大家对光纤收发器和光模块的认识应该很清晰了吧,飞速光纤还有更多关于光模块和其他光通讯设备的知识,欢迎继续查阅!


更多有趣的内容和扎实的干货,欢迎来找我,坐标在图上寻找哦~~
