基于ADV7623的HDMI收发器方案 [复制链接]

Rank: 8Rank: 8

贡献值
103
金币
317
帖子
93
发表于 2015-9-28 18:23:00 |显示全部楼层
  当今,大屏幕HDTV(高清电视)已获得消费者的广泛认可,人们都在添置各种电子设备以完善他们的家庭影院系统。HDMI收发器能够帮助系统设计人员降低家庭影院系统的设计成本和难度,并提供最新HDMI特性满足消费者的视听体验需求。
  ADV7623是一款高性能4输入单输出高清多媒体接口(HDMI)收发器,集成了带有数字音频输入和输出的HDMI接收器和发射器,可灵活提取和插入音频。

  ·支持HDMI1.4标准:音频回传通道(ARC);支持三维电视内容类型位与CEC1.4兼容片
  ·所有HDMI端口均支持Xpressview快速切换
  ·基于字符和图标的OSD(屏幕显示)
  ·高宽带数字内容保护(HDCP1.4)
  ·支持HDCP中继器
  ·225MHz HDMI接收和发射支持36/30/24位色深
  ·支持60HZ帧率下高达1600x1200分辨率的DVI RGB图像
  本参考设计是基于ADV7623的HDMI收发器方案,支持高达1600x1200@60Hz分辨率的DVI RGB图像。

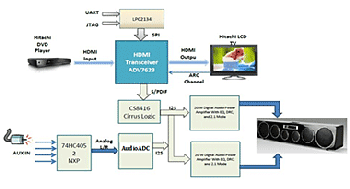

  硬件设计介绍
  ·以HDMI 四进一出芯片ADV7623为核心,搭配MCU和音频处理电路
  ·MCU控制EDID读取,音视频识别, HDCP解析流程控制
  ·音频电路支持模拟和数字音频,既可以由HDMI数据流解析出音频输出,也可以将外部输入音频嵌入HDMI数据流通过HDMI端口输出
  ·ADV7623负责HDMI数据流的编解码,音频数据的分离与嵌入,DCP的编解码,提供EDID读取

  软件功能介绍
  ·读取HDMI接收方的EDID,修改后提供给HDMI的发送方,以建立视频和音频格式在发送方和接收方的匹配
  ·控制HDCP的编解码
  ·处理异常情况,比如插拔数据线等
  ·控制音频的编解码,以及音频分离或嵌入HDMI数据流
  如需更多资料可前往ADI官网下载
