基于CIS传感器的点钞机解决方案 [复制链接]

Rank: 8Rank: 8

贡献值
103
金币
317
帖子
93
发表于 2015-9-28 18:19:35 |显示全部楼层
  点钞机是一种自动清点钞票数目的装置。随着现金流通规模越来越庞大,**制造水平越来越高,要求点钞机集计数和辨伪于一身,并不断提高点钞机的辨伪性能。根据GB16999-2010《人民币鉴别仪通用技术条件》的出台的新规定,点钞机新国家强制性标准增加了人民币鉴别仪鉴伪等级指标,首次将点验钞机为分 3个不同等级,即A、B、C三个等级,其中A、B类为银行类点验钞机等级,C类商业类点验钞机等级。A类点验钞机,必须具备9种以上鉴别能力/鉴别技术。

  本参考设计提供一个基于CIS传感器的点钞机解决方案,可以实现白光图像分析,红外光图像分析,边沿图处理(配合相关算法,可以实现冠字号识别)等鉴别技术。
  DSP采用ADSP-BF609 Blackfin处理器,其针对嵌入式视觉和视频分析应用进行了优化,使用双核定点DSP处理器和独特的流水线视觉处理器(PVP),专为加快图像处理算法和降低整体带宽要求而设计。
  CIS模拟前端:高速设计采用ADDI7006,可以提供6通道10bit模数转换,最高40MSPS每通道;低速设计采用AD9826/AD9822,可以提供3通道16bit模数转换,最高5MSPS每通道。

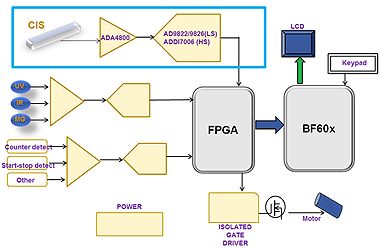

  硬件设计介绍
  ·CIS模拟前端:高速设计采用ADDI7006,低速设计采用AD9826/AD9822
  ·FPGA采用Xilinx Spartan 6,实现对CIS传感器的驱动,从模拟前端芯片获得采样数据,并进行数据格式变换
  ·ADSP-BF609接收FPGA处理过的数据,对其进行边缘化处理,并上传到PC进行显示
  ·ADSP-BF609还可以用来实现其他相关算法,比如冠子号识别,真伪识别,等等

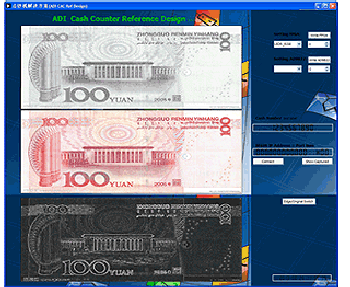

  软件概览
  ·GUI软件基于Qt4.0进行开发
  ·通过以太网口与ADSP-BF609进行数据通信
  ·实现彩色图,灰度图和边沿图的实时显示

  如需更多资料可前往ADI官网下载
